Franzininho Arduino Arduino Gemma, Disgispark Attiny85

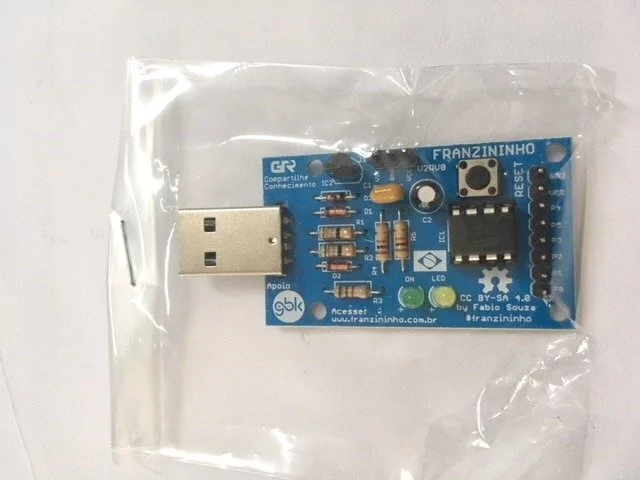

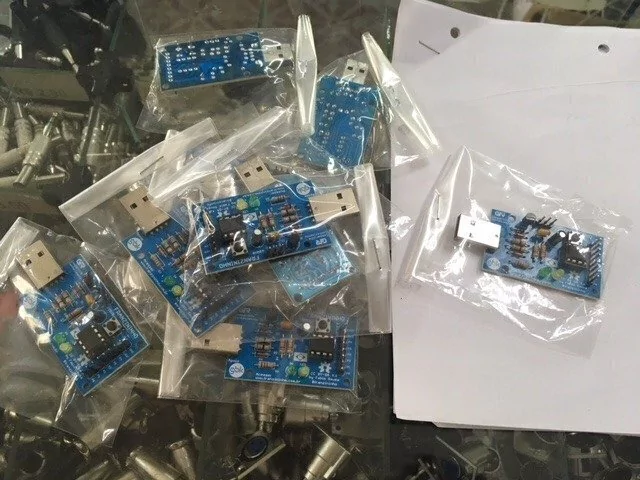

A Franzininho foi desenvolvida para as atividades dentro do FAB LAB Livre SP durante o Arduino Day São Paulo. O circuito foi projetado pensando na fabricação usando as CNCs presentes nos LABs ou através de processo de corrosão de PCI caseiros. Mas você também pode mandar fazer a placa em empresas especializadas na produção de PCI, ou até mesmo montar em uma protoboard ou placa padrão.



A proposta é que todos possam montar o seu Arduino, entender como funciona o circuito e usar a criatividade para aplicar e criar novos circuitos e projetos.


O projetos é open hardware e está disponível no github sob licenças CC-SA-4.0. Você pode reproduzir, modificar, montar na sua casa, FABLAB, makerspace, fabricar, montar e até vender placas e kits. A licença escolhida permite tudo isso.


Referência

Descrição

C1

Capacitor Cerâmico 100 nF x 50 V

C2

Capacitor eletrolítico 10 uF x 35 V

D1

Diodo Zener 3,6 V 0,5W

D2

Diodo Zener 3,6 V 0,5W

D3

Diodo 1N4148

IC1

microcontrolador ATTINY85 - 20PU

SQ1

Soquete Para CI Torneado 8 pinos

JP3

Barra de pinos estampada 15 mm 1x40 180º

LED

Led 3mm Amarelo Difuso

PWR

Led 3mm Verde Difuso

R1

Resistor 5% de Tolerância 1/4W CR25 68 R

R2

Resistor 5% de Tolerância 1/4W CR25 68 R 1/4 W

R3

Resistor 5% de Tolerância 1/4W CR25 1K5 1/4 W

R4

Resistor 5% de Tolerância 1/4W CR25 1K 1/4 W

R5

Resistor 5% de Tolerância 1/4W CR25 1K 1/4 W

RESET

Chave Tactil 6x6x4 mm
